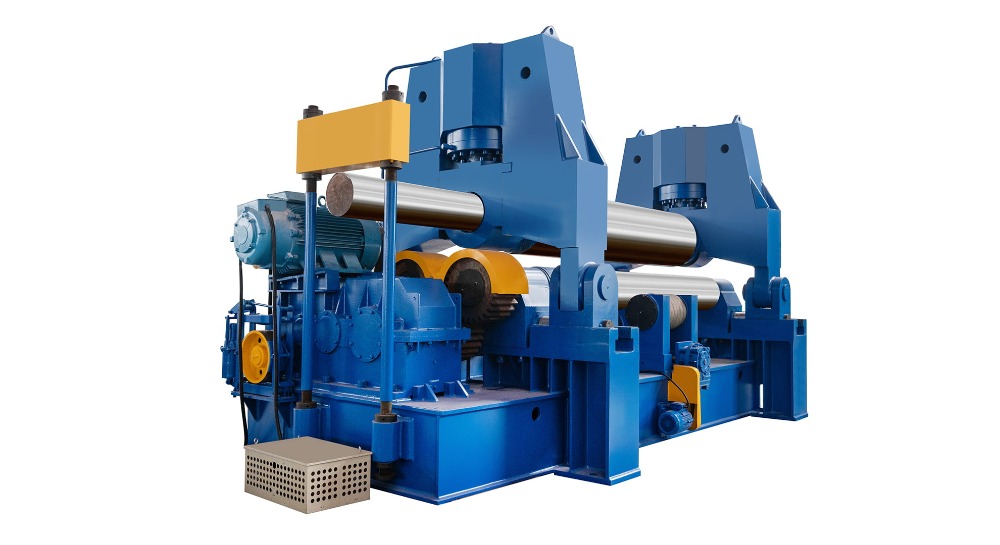

¿Cómo se alinea y nivela una máquina laminadora de placas antes de su funcionamiento?

La alineación y nivelación adecuadas son pasos esenciales antes de operar un máquina laminadora de placas . Estos pasos influyen directamente en la precisión de las piezas laminadas, la vida útil de la máquina y la seguridad general del proceso de laminación. Una máquina laminadora de placas desalineada o nivelada de manera desigual puede producir cilindros deformados, crear tensiones innecesarias en el marco y los rodillos y causar desgaste prematuro de los componentes mecánicos.

Comprender la importancia de la alineación y nivelación

La precisión de una máquina laminadora de placas depende en gran medida de qué tan bien esté configurada. La alineación garantiza que los rodillos estén paralelos y centrados correctamente, lo que permite una presión uniforme en toda la placa. La nivelación, por otro lado, garantiza que la base de la máquina se asiente uniformemente sobre los cimientos, minimizando la vibración y la tensión estructural.

Cuando la máquina no está correctamente alineada o nivelada, pueden ocurrir los siguientes problemas:

• Presión de rodadura desigual: Hace que un lado del plato quede más grueso o enrollado más apretado que el otro.
• Cilindros no redondos: Da como resultado conos u óvalos en lugar de secciones circulares perfectas.
• Desgaste excesivo de rodamientos y rodillos: Debido a la distribución desigual de la carga.
• Mayor consumo de energía y ruido: Porque los panecillos están bajo tensión.
• Precisión y repetibilidad reducidas: Lo que lleva a mayores tasas de desperdicio.

Al garantizar que la máquina laminadora de placas esté nivelada y alineada antes de cada operación importante o después de su reubicación, los operadores pueden mantener una precisión de laminado constante y prolongar la vida útil de la máquina.

Comprobaciones preparatorias antes de nivelar

Antes de comenzar el proceso de alineación y nivelación, se deben completar varios pasos preparatorios para crear una base estable y garantizar la precisión de las mediciones.

a. Inspeccionar la base

• La base de hormigón debe ser sólida, libre de grietas y lo suficientemente gruesa para soportar el peso y la vibración de la máquina.
• Si se utilizan pernos de anclaje, verifique que estén seguros y colocados correctamente de acuerdo con el plan de instalación.
• Limpie el polvo, el aceite y los residuos de la superficie antes de colocarla.

b. Comprobar la ubicación de la máquina

• Coloque la máquina laminadora de placas aproximadamente en su lugar utilizando un equipo de elevación o una carretilla elevadora.
• Asegure un espacio adecuado alrededor de la máquina para mantenimiento, alimentación y manipulación de materiales.
• Verifique que la base de la máquina se asiente uniformemente sobre sus almohadillas de soporte.

do. Revisar las especificaciones del fabricante.

• Consulte el manual de instalación para conocer los límites de tolerancia, puntos de referencia y procedimientos de nivelación recomendados.
• Cada modelo puede tener requisitos de alineación específicos, especialmente entre los rodillos superior e inferior.

d. Reúna las herramientas adecuadas

• Niveles de burbuja de precisión (precisión de 0,02 a 0,05 mm/m)
• Comparadores y bases magnéticas
• Galgas de espesores
• Bordes rectos y reglas de acero.
• Placas de calce o cuñas niveladoras
• llaves dinamométricas
• Herramientas de alineación láser (opcionales, para configuraciones avanzadas)

Tener herramientas precisas y un entorno de trabajo limpio garantiza que las lecturas sean confiables y que se puedan realizar ajustes con confianza.

Nivelación de la base de la máquina

Nivelar la base de la máquina es el primer paso importante y sirve como base para la alineación adecuada de los rodillos.

Paso 1: nivelación aproximada

• Baje la máquina laminadora de placas sobre sus almohadillas de montaje o marco base.
• Ajuste cada esquina usando cuñas o tornillos niveladores hasta que la máquina quede aproximadamente nivelada.
• Utilice un nivel de burbuja largo colocado a lo largo de la cama y a través del marco para confirmar la planitud inicial.

Paso 2: nivelación fina

• Coloque el nivel de precisión sobre la cama tanto en dirección longitudinal como transversal.
• Ajuste los pernos niveladores gradualmente, comenzando desde el centro y avanzando hacia las esquinas.
• El objetivo es lograr una nivelación dentro de ±0,02 mm por metro o según lo recomendado por el fabricante.
• Vuelva a verificar las lecturas después de cada ajuste, dejando tiempo para que la máquina se estabilice después de cada cambio.

Paso 3: Asegure y verifique

• Una vez nivelados, apretar los pernos o tuercas de anclaje progresivamente, alternando entre lados opuestos para evitar deformaciones.
• Vuelva a medir el nivel después de apretar, ya que la tensión de los pernos puede provocar ligeros cambios.
• Si las lecturas se desvían más allá de la tolerancia, repita el proceso de ajuste fino.

Alinear los rollos

Con la base de la máquina correctamente nivelada, el siguiente paso crucial es alinear los rodillos para garantizar el paralelismo y el espaciado correcto.

a. Verifique la alineación de los rollos superior e inferior.

• Gire los rollos manualmente hasta que estén en contacto.
• Utilice una galga de espesores para medir el espacio entre los rollos en varios puntos a lo ancho.
• Cualquier variación indica desalineación.
• Ajuste las carcasas de los cojinetes laterales o los soportes de los rodillos en consecuencia para igualar los espacios.

b. Verificar la alineación de los rodillos laterales (para máquinas de 4 rodillos)

• Los rodillos laterales deben moverse simétricamente y estar paralelos al eje del rodillo superior.
• Utilice un indicador de cuadrante montado en el rodillo superior para medir el descentramiento o la desviación a medida que se eleva cada rodillo lateral.
• Ajuste el sistema de posicionamiento hidráulico o mecánico hasta que la desviación esté dentro de la tolerancia.

do. Verifique las líneas centrales del rollo

• Las líneas centrales del rollo deben formar una línea recta y paralela a la base de la máquina.
• Se pueden utilizar herramientas de alineación láser o cables tensados ​​para verificar esta alineación en toda la longitud de los rollos.
• Cualquier desalineación angular puede causar resultados de rodamiento cónico o flexión desigual.

d. Pruebe la presión de contacto del rodillo

• Inserte una placa de prueba de espesor conocido y aplique presión lentamente.
• Compruebe que ambos lados de la placa reciban la misma fuerza observando el comportamiento de flexión.
• Si un lado se dobla más, realinee las carcasas de los rodillos o los cilindros hidráulicos.

Comprobación de sistemas eléctricos e hidráulicos

La alineación mecánica es sólo una parte del proceso; Los componentes eléctricos e hidráulicos también afectan el posicionamiento y la estabilidad de la máquina.

• Sincronización del cilindro hidráulico: En las laminadoras de placas hidráulicas, ambos cilindros elevadores deben funcionar en perfecta sincronización. Una presión desigual puede inclinar los rodillos durante el funcionamiento.
• Finales de carrera y sensores: Verificar que los sensores de límite y los dispositivos de tope estén correctamente calibrados.
• Sistema de lubricación: Asegúrese de que los cojinetes y las guías reciban una lubricación uniforme para mantener un movimiento suave durante las pruebas de alineación.
• Fugas hidráulicas: Cualquier fuga o aire en el sistema puede causar presiones de elevación y balanceo desequilibradas.

Probar estos sistemas después de la alineación mecánica garantiza que la máquina mantenga una geometría constante bajo carga.

Verificación final y prueba rodante

Después de alinear y nivelar, realice una prueba de rodadura para confirmar que la configuración produce resultados uniformes.

a. Hacer rodar una placa de prueba

• Seleccione una placa de espesor moderado (no a la capacidad máxima de la máquina).
• Introdúzcalo en los rollos y realice un ciclo parcial de predoblado y laminado.
• Mida el cilindro resultante para determinar su redondez, consistencia del diámetro y costura recta.

b. Precisión de medición

• Utilice una cinta o un calibre para medir ambos extremos y varios puntos a lo largo de la circunferencia del cilindro.
• Si hay una desviación de más de 1 a 2 mm entre los extremos, vuelva a verificar la alineación del rollo.
• También asegúrese de que la costura esté recta y no en espiral, una indicación de desalineación angular.

do. Documentar los resultados

• Registre las lecturas de nivel, los datos de alineación de los rodillos y las mediciones de prueba.
• Conservar esta documentación ayuda en futuras tareas de mantenimiento, reubicación o resolución de problemas.

Errores de alineación comunes que se deben evitar

1. Saltarse las comprobaciones de los cimientos: Incluso un pequeño desnivel en el suelo puede deformar el marco.
2. Apretar los pernos de anclaje demasiado pronto: Siempre haga un nivel fino antes de bloquear la máquina.
3. Ignorando el desgaste del rodillo: Los rollos desgastados pueden dar lecturas de alineación falsas. Inspeccione antes de ajustar.
4. Presión hidráulica desigual: Hace que un lado se levante o presione con más fuerza que el otro.
5. Usar herramientas de nivelación inexactas: El nivel de un carpintero estándar no es suficiente; Se requieren niveles de precisión.
6. Despreciando los efectos térmicos: Los cambios de temperatura pueden alterar ligeramente la alineación; Deje que la máquina alcance las condiciones ambientales antes de realizar la comprobación.

Prácticas de mantenimiento para preservar la alineación

Después de la configuración inicial, mantener la alineación y la nivelación es una responsabilidad continua.

• Inspecciones periódicas: Verifique el nivel de la máquina cada pocos meses o después de un uso intensivo.
• Seguimiento de cimentaciones: Busque daños por asentamiento o vibración.
• Lubricación y limpieza: La suciedad o las virutas de metal pueden afectar el asiento y el equilibrio de los rodillos.
• Medición del desgaste del rodillo: Verifique periódicamente la uniformidad del diámetro del rollo usando micrómetros.
• Comprobaciones de calibración: Para sistemas CNC o hidráulicos, verifique la calibración del sensor con regularidad.

El mantenimiento preventivo garantiza que las pequeñas desviaciones se corrijan antes de que afecten la calidad de la producción.

El papel de la tecnología moderna en la alineación

Los avances tecnológicos han simplificado y mejorado la alineación de las máquinas laminadoras de placas.

• Sistemas de nivelación láser ofrecen precisión a nivel de micras y una configuración más rápida.
• Inclinómetros digitales permiten una medición precisa de los ángulos de inclinación de la máquina.
• Software de calibración CNC Detecta y compensa automáticamente ligeras desalineaciones de los rollos.
• Sistemas de monitoreo de vibraciones ayudar a detectar la inestabilidad de la base o el desequilibrio estructural de manera temprana.

Para aplicaciones de laminado de placas de alta precisión o a gran escala, la integración de estas herramientas mejora significativamente la consistencia y reduce el tiempo de inactividad.

Conclusión

Alinear y nivelar una máquina laminadora de placas antes de su funcionamiento no es solo un procedimiento de instalación único: es un aspecto fundamental del control de calidad. Una base bien nivelada garantiza la estabilidad estructural, mientras que la alineación adecuada del rollo garantiza resultados precisos y repetibles.

El proceso implica una preparación cuidadosa, el uso de herramientas de medición de precisión, el ajuste sistemático de los pernos niveladores y los soportes de los rodillos y pruebas exhaustivas con placas de muestra. Descuidar estos pasos puede provocar productos defectuosos, mayor desgaste y reparaciones costosas.

Al invertir tiempo y cuidado en la configuración adecuada, los operadores pueden maximizar la eficiencia, extender la vida útil de la máquina y garantizar la producción constante de placas y cilindros laminados de alta calidad. En el exigente campo del conformado de metales, la precisión comienza con una base nivelada y alineada, y esa base comienza mucho antes de que la primera placa entre en los rodillos.
