¿En qué se diferencia una plegadora CNC en tándem de una plegadora CNC estándar?

En el mundo de la fabricación de metales, la precisión y la eficiencia son primordiales. Entre las máquinas más esenciales para dar forma a láminas de metal se encuentra la plegadora CNC, una herramienta controlada por computadora que se utiliza para doblar y formar metal con una precisión excepcional. Sin embargo, a medida que las demandas de producción se vuelven más complejas, los fabricantes a menudo descubren que una sola prensa plegadora, sin importar cuán avanzada sea, puede no ser suficiente para manejar piezas de trabajo largas o proyectos de gran volumen. unquí es donde el Prensa plegadora CNC en tándem entra en juego.

Si bien ambos tipos de máquinas comparten la misma función principal (doblar láminas de metal), difieren en diseño, capacidad, operación y flexibilidad. Comprender estas distinciones puede ayudar a los fabricantes a elegir la máquina adecuada para sus objetivos de producción.

1. Concepto básico y funcionalidad

Una plegadora CNC estándar es una máquina independiente que consta de un punzón superior y un troquel inferior, que juntos forman metal aplicando una fuerza controlada. Su sistema de control numérico por computadora (CNC) gobierna el ángulo de plegado, el posicionamiento y la fuerza con notable precisión, lo que garantiza consistencia y repetibilidad en todos los lotes.

Por el contrario, una plegadora CNC en tándem implica dos (o a veces más) plegadoras conectadas y operadas al unísono a través de un sistema de control integrado. Cada máquina puede funcionar de forma independiente o sincronizada, según las necesidades de producción. Esta disposición dual permite a los operadores manejar piezas de trabajo más largas que excederían la capacidad de una sola prensa plegadora, manteniendo al mismo tiempo la alta precisión que se espera de los equipos CNC.

Básicamente, la configuración en tándem amplía la longitud de plegado y la capacidad de tonelaje, lo que permite una mayor flexibilidad en la fabricación sin sacrificar la precisión.

2. Configuración y diseño de la máquina

La diferencia estructural entre ambos es inmediatamente visible.

• Prensa plegadora CNC estándar:
  Por lo general, presenta un solo cuerpo de máquina, un sistema hidráulico o eléctrico y un controlador. Está diseñado para manejar longitudes y tonelajes máximos específicos, por ejemplo, 3 metros y 160 toneladas.

• Prensa plegadora CNC en tándem:

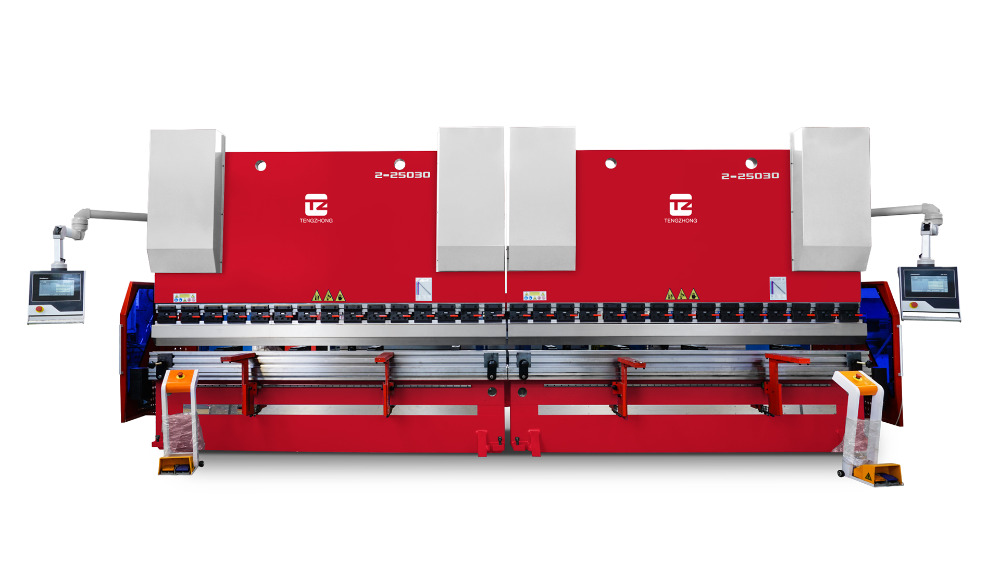

  Consta de dos plegadoras colocadas una al lado de la otra, cada una equipada con su propio sistema hidráulico, ariete y tope trasero. Estos están vinculados electrónicamente a través de un sistema de control maestro-esclavo, lo que permite que ambas máquinas funcionen en perfecta sincronización como si fueran una sola máquina larga.

Cuando está conectada, la unidad tándem puede manejar piezas más grandes, como paneles largos, gabinetes o componentes estructurales que pueden medir de 6 a 12 metros de largo, una tarea imposible para una plegadora estándar.

Esta flexibilidad de diseño es particularmente beneficiosa en industrias como la aeroespacial, la construcción naval, la energía eólica y la maquinaria de construcción, donde los componentes de gran tamaño son comunes.

3. Sistema de Control y Sincronización

El sistema de control CNC es el "cerebro" de cualquier plegadora y dicta con qué precisión la máquina ejecuta las tareas de plegado.

A plegadora CNC estándar utiliza un único controlador para gestionar todas las operaciones (posicionamiento, presión y ángulo) dentro de su propio espacio de trabajo. El sistema es autónomo y está altamente optimizado para las dimensiones y capacidad de la máquina.

en un Prensa plegadora CNC en tándem , la sincronización se vuelve más compleja. Dos máquinas deben coordinar perfectamente sus movimientos para garantizar un doblado uniforme a lo largo de toda la pieza de trabajo. Para lograr esto, un avanzado sistema de control en tándem vincula ambas unidades CNC a través de una red de comunicación.

Las funciones clave de sincronización incluyen:

• Mantener una velocidad y presión constantes del ariete en ambos lados.
• Coordinar las posiciones del tope trasero para una alineación precisa de las piezas.
• Garantizar que las desviaciones angulares se corrijan automáticamente mediante bucles de retroalimentación.

Este nivel de coordinación requiere no sólo controladores potentes sino también retroalimentación precisa de codificadores lineales, sensores de presión y válvulas hidráulicas.

4. Modos operativos

Otra distinción importante radica en la flexibilidad operativa.

• Una plegadora CNC estándar funciona de forma independiente. Cada operación de plegado se realiza dentro de su longitud y capacidad máximas.

• Sin embargo, una plegadora CNC en tándem puede funcionar en dos modos:

  1. Modo tándem: Ambas máquinas están unidas entre sí para manipular piezas de trabajo largas o pesadas.
  2. Modo independiente: Cada máquina funciona por separado, realizando diferentes tareas simultáneamente.

Esta versatilidad permite a los fabricantes adaptarse rápidamente a las diferentes necesidades de producción. Cuando no se requieren piezas largas, cada plegadora puede funcionar de forma independiente para duplicar la productividad, proporcionando esencialmente dos máquinas en una sola configuración.

5. Capacidad de plegado y tamaño de la pieza de trabajo

Quizás la diferencia más obvia entre las dos máquinas es la capacidad de plegado.

Una plegadora CNC estándar es ideal para longitudes típicas de chapa metálica, a menudo entre 1 y 4 metros, según su modelo. Es suficiente para la mayoría de los talleres de fabricación que trabajan con piezas pequeñas y medianas, como soportes, recintos o marcos.

Por otro lado, una plegadora CNC en tándem está diseñada específicamente para acomodar componentes extralargos y resistentes. Combinando dos máquinas, la longitud efectiva de plegado puede alcanzar 8, 10 o incluso 12 metros. Esto lo hace indispensable para las industrias que producen paneles grandes, puertas de ascensores, carrocerías de vehículos o componentes de puentes.

Además, dado que la fuerza de flexión total se comparte entre las dos unidades, un sistema en tándem puede lograr un mayor tonelaje sin requerir una plegadora masiva, que de otro modo sería costosa y difícil de transportar o instalar.

6. Requisitos de instalación y espacio

Una plegadora CNC estándar requiere un tamaño relativamente compacto y se puede instalar fácilmente en la mayoría de los talleres.

Una plegadora CNC tándem, por el contrario, exige considerablemente más espacio en el piso debido a su longitud y estructura de doble máquina. También requiere una alineación cuidadosa durante la instalación para garantizar que ambas máquinas estén perfectamente niveladas y paralelas.

Además, los sistemas tándem necesitan cimientos más robustos para soportar la carga combinada y evitar vibraciones o desalineaciones. El proceso de instalación es más complejo y a menudo implica asistencia técnica por parte del fabricante o ingenieros de servicio para calibrar los sistemas de sincronización y comunicación.

Si bien este proceso de configuración puede llevar más tiempo, los beneficios de rendimiento resultantes a menudo justifican el esfuerzo de las instalaciones que trabajan con componentes de gran escala.

7. Productividad y Eficiencia

La productividad es una motivación clave detrás del uso de una prensa plegadora CNC en tándem.

En el modo tándem, los operadores pueden producir componentes largos en una sola configuración en lugar de dividirlos en secciones más pequeñas y soldarlas más tarde, un proceso que ahorra tiempo y mano de obra al mismo tiempo que mejora la precisión y reduce la distorsión.

En el modo independiente, dos operadores pueden usar cada máquina por separado para diferentes piezas, duplicando efectivamente la producción en comparación con una sola máquina grande.

Una plegadora CNC estándar, si bien es eficiente para piezas pequeñas y medianas, carece de esta flexibilidad operativa. Por lo general, se limita a operaciones secuenciales, lo que puede ralentizar el rendimiento cuando la variedad o el tamaño de las piezas cambian con frecuencia.

Para entornos de producción de gran mezcla o de larga duración, la configuración en tándem proporciona una ventaja significativa en la eficiencia del flujo de trabajo.

8. Precisión y repetibilidad

Ambos tipos de máquinas dependen de la precisión del CNC, pero los desafíos difieren.

Una plegadora CNC estándar mantiene la precisión a través de marcos rígidos, accionamientos hidráulicos o eléctricos de alta calidad y sistemas de compensación CNC. La precisión de doblado suele ser de ±0,1 mm, suficiente para la mayoría de las necesidades de fabricación.

Para una plegadora CNC en tándem, mantener una precisión constante en una longitud de plegado extendida es más desafiante. El sistema debe sincronizar dos arietes y topes traseros separados para moverse de manera idéntica. Incluso ligeras desviaciones pueden provocar curvaturas desiguales.

Para superar esto, los sistemas tándem avanzados utilizan sincronización electrónica, sistemas de medición de ángulos y algoritmos de compensación en tiempo real para garantizar que ambas máquinas actúen como una sola unidad. Cuando se calibran adecuadamente, los sistemas tándem pueden lograr una precisión igual o incluso superior a los modelos estándar.

9. Mantenimiento y Complejidad

Las necesidades de mantenimiento también varían entre los dos tipos.

Una plegadora CNC estándar tiene menos componentes, lo que hace que su mantenimiento sea más fácil y menos costoso. Los operadores suelen centrarse en comprobaciones de aceite hidráulico, verificación de alineación, lubricación y actualizaciones periódicas de software.

Una plegadora CNC tándem, por otro lado, implica el doble de circuitos hidráulicos, sensores y controladores. La calibración periódica de los sistemas de sincronización es esencial. La resolución de problemas puede ser más complicada, ya que pueden surgir fallas en la comunicación o alineación entre las dos unidades.

No obstante, las máquinas tándem modernas están diseñadas con sistemas de diagnóstico que simplifican el mantenimiento al alertar a los operadores sobre problemas específicos antes de que afecten la producción.

10. Consideraciones de costos

El costo es otro diferenciador importante.

Una plegadora CNC estándar es más asequible y suficiente para talleres pequeños y medianos. La inversión inicial, los costos operativos y el consumo de energía son generalmente menores.

Una plegadora CNC Tándem, al ser más grande y sofisticada, implica naturalmente una mayor inversión inicial y mayores costes de instalación y mantenimiento. Sin embargo, proporciona valor en aplicaciones que requieren piezas grandes o una producción versátil. Cuando se utiliza de manera efectiva, su capacidad para operar como dos máquinas en una configuración puede compensar significativamente el costo mediante ganancias de productividad.

11. Escenarios de aplicación

Para resumir sus casos de uso más adecuados:

• Prensa plegadora CNC estándar:
  Ideal para fabricantes pequeños y medianos que producen componentes como soportes, paneles o marcos que se ajustan a las longitudes estándar de las máquinas.

• Prensa plegadora CNC en tándem:
  Más adecuado para industrias a gran escala (aeroespacial, construcción naval, maquinaria de construcción, transporte y energía renovable) donde las piezas de trabajo largas o pesadas son comunes y una alta capacidad de flexión es crucial.

12. Factores de decisión para los fabricantes

Al decidir entre una plegadora estándar o en tándem, varios factores deben guiar la elección:

1. Longitud de la pieza de trabajo: Si las piezas superan con frecuencia los 4 metros, es más práctica una configuración en tándem.
2. Volumen de producción: Para operaciones de alta mezcla y bajo volumen, una plegadora estándar es rentable; para la producción a gran escala de piezas largas, lo mejor es un sistema tándem.
3. Espacio disponible: Las máquinas tándem requieren un espacio de instalación considerable y una base sólida.
4. Presupuesto y retorno de la inversión: Si bien el costo inicial de una prensa plegadora en tándem es mayor, su modo de operación dual puede mejorar el retorno de la inversión a largo plazo.
5. Nivel de habilidad del operador: Las máquinas tándem requieren operadores capacitados y familiarizados con la sincronización y la calibración del sistema.

13. Tendencias futuras y desarrollos tecnológicos

La brecha entre las plegadoras estándar y en tándem continúa reduciéndose a medida que avanza la tecnología. Los sistemas CNC modernos incorporan doblado asistido por IA, corrección automática de ángulo y monitoreo basado en IoT, lo que mejora ambos tipos de máquinas.

Para los sistemas tándem, los desarrollos futuros se centran en la sincronización simplificada, la eficiencia energética y los ajustes de configuración automatizados. A medida que evoluciona la fabricación digital, la integración de plegadoras en fábricas inteligentes permitirá una comunicación perfecta entre múltiples máquinas, optimizando el flujo de trabajo y minimizando el tiempo de inactividad.

Conclusión

Una prensa plegadora CNC en tándem y una prensa plegadora CNC estándar tienen el mismo propósito fundamental: doblar metal con precisión, pero satisfacen necesidades de producción muy diferentes. La versión estándar ofrece simplicidad, eficiencia y asequibilidad para la fabricación diaria de chapa metálica, mientras que la configuración tándem proporciona flexibilidad, capacidad ampliada y productividad inigualables para manipular piezas de gran tamaño o de gran volumen.

La elección entre los dos depende en gran medida del tamaño de las piezas de trabajo, las demandas de producción y los objetivos operativos a largo plazo. Para los talleres que se centran en la versatilidad y la escalabilidad, la prensa plegadora Tandem CNC representa una inversión estratégica tanto en capacidad como en capacidad.

Al final, comprender en qué se diferencian estos dos sistemas permite a los fabricantes tomar decisiones informadas, asegurando que su equipo de doblado se alinee con los requisitos de producción actuales y futuros.
