¿Cómo se selecciona el punzón y el troquel adecuados para un trabajo en una plegadora NC?

Comprender la cimentación: tonelaje y material

Antes de seleccionar una sola herramienta, debe calcular el tonelaje de plegado requerido. Exceder la capacidad de la plegadora o la clasificación de la herramienta es peligroso y causa daños. El cálculo depende del tipo de material, el espesor, la resistencia a la tracción y la longitud de flexión. Utilice la fórmula estándar: Tonelaje = (K * S * T² * L) / (8 * W) , donde K es un factor (1,33 para flexión al aire), S es la resistencia a la tracción, T es el espesor del material, L es la longitud de flexión y W es el ancho del troquel. Agregue siempre un margen de seguridad del 20-30%. Por ejemplo, doblar acero dulce de calibre 10 (S=60.000 PSI) en una longitud de 48 pulgadas en un troquel de 0,5 pulgadas requiere aproximadamente 35 toneladas. Seleccionar un punzón y una matriz con capacidad para al menos 45 toneladas es crucial para este trabajo.

Selección de troqueles de decodificación: elementos esenciales de V-Die

El ancho de apertura de la matriz es el principal impulsor del proceso de doblado. Determina el tonelaje necesario e influye en el radio de curvatura interior y el ángulo de curvatura.

La regla 8x y sus variaciones

Un punto de partida común es seleccionar una abertura de troquel que sea 8 veces el espesor del material (la "Regla 8x"). Esto proporciona un buen equilibrio entre tonelaje, radio y control de recuperación elástica. Sin embargo, esto no es absoluto. Una matriz más estrecha (6x) aumenta el tonelaje y produce un radio más pequeño, pero corre el riesgo de marcar el material. Un troquel más ancho (12x) reduce el tonelaje y es adecuado para radios más grandes o placas más gruesas. Consulte los datos del fabricante de las herramientas para obtener recomendaciones precisas.

Forma y aplicación del troquel

• Troquel en V estándar: El tipo más común, utilizado para la mayoría de operaciones de curvado por aire.
• Troquel de ángulo agudo (p. ej., 30°): Se utiliza para formar curvas de más de 90° o para superar la recuperación elástica en materiales de alta resistencia.
• Troquel de cuello de cisne (desplazado): Permite doblar bridas en canales o cajas ya formados donde un troquel estándar interferiría.
• Troquel de dobladillo: Un conjunto de herramientas de dos etapas que se utiliza para crear un dobladillo plano y cerrado para bordes seguros.

Elegir el punzón: perfil, radio y punta

El punzón forma el contorno interior del pliegue. Su selección está dictada por el ángulo de curvatura deseado y el radio interior, y debe coincidir con la apertura correcta del troquel.

Radio y ángulo de la punta del punzón

Como regla general, el radio de la punta del punzón debe ser ligeramente menor que el radio de curvatura interior deseado de la pieza. Para el doblado al aire, el radio final lo forma la abertura del troquel, no el radio del punzón, pero la punta del punzón debe ser lo suficientemente afilada para penetrar el material de manera efectiva. Para tocar fondo o acuñar, el radio del punzón forma directamente el radio de la pieza. El ángulo de la punta del punzón (normalmente 85° u 86°) está diseñado para compensar el retroceso, lo que permite que la máquina se doble ligeramente para lograr un perfecto 90° después del rebote del material.

Perfiles de punzonado

• Punzón estándar: Se utiliza para la mayoría de curvas de 90°. Disponible en varios radios de punta.
• Puñetazo agudo: Tiene un ángulo de punta inferior a 90° (por ejemplo, 30°, 45°) para formar curvas pronunciadas.
• Golpe de cuello de cisne: Combinado con un troquel de cuello de cisne para limpiar las bridas ya formadas.
• Punzón de radio: Presenta un radio grande y fijo para formar curvas redondeadas en lugar de ángulos agudos.
• Punzones para costuras y dobladillos: Herramientas especializadas para crear dobladillos, costuras y otros bordes complejos.

La interacción crítica: compatibilidad y configuración de herramientas

No basta con seleccionar herramientas individuales; deben trabajar juntos como un sistema dentro de su máquina.

Longitud y segmentación de herramientas

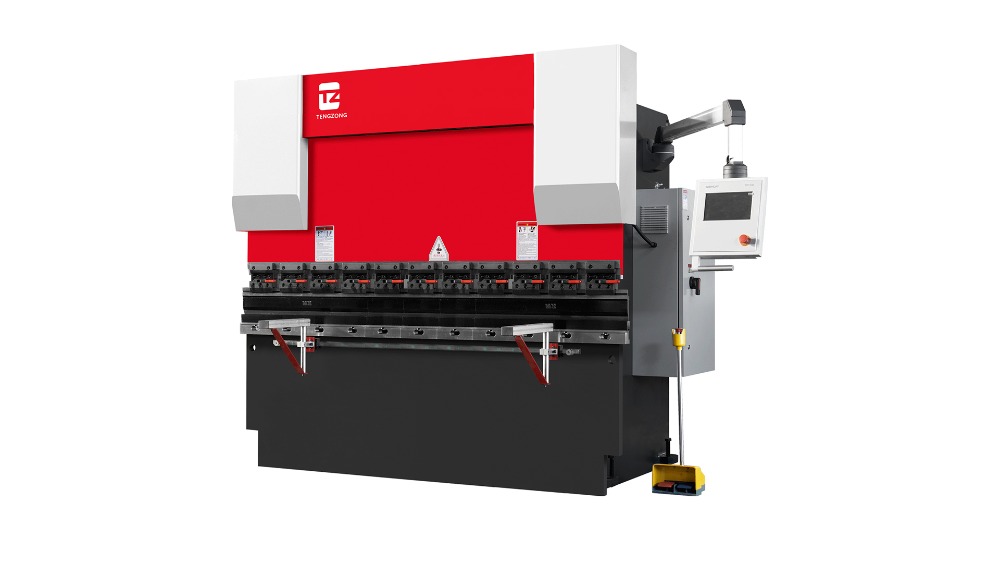

Las longitudes de punzones y matrices deben ser apropiadas para la longitud de la plataforma de su máquina. moderno Prensa plegadora NC Utilice herramientas segmentadas, lo que le permitirá utilizar sólo la longitud necesaria para un doblez específico, lo cual es crucial para evitar interferencias en dobleces consecutivos. Asegúrese de que los segmentos estén bien unidos para evitar marcas en la pieza de trabajo.

Espacio libre y altura de la pila

Debe verificar que la altura combinada del portapunzones, el punzón, el troquel y el portamatriz (la "altura de la pila") encaje dentro de la abertura de luz natural de la plegadora. Además, debe existir suficiente espacio entre la punta del punzón y los hombros del troquel, especialmente cuando se utilizan herramientas de cuello de cisne o se forman canales profundos.

Guía práctica de selección: un enfoque basado en el trabajo

A continuación se incluye una tabla de referencia concisa para escenarios de flexión comunes.

Evitar errores comunes

Incluso con una selección correcta, los errores en la aplicación conducen a malos resultados. siempre lubricar las herramientas al doblar acero inoxidable o aluminio para evitar irritaciones y recogida de material. limpio la mesa de herramientas y de la máquina con regularidad para evitar marcas en la superficie de la pieza de trabajo. Para curvas largas, apoye la pieza de trabajo en la mitad del tramo para evitar la deflexión y un ángulo inconsistente (una condición llamada "hundimiento"). Finalmente, consultar siempre el catálogo técnico del fabricante del utillaje —Es la fuente más autorizada para límites de carga, especificaciones geométricas y pautas de aplicación para su conjunto de herramientas específico. La selección sistemática garantiza precisión, seguridad y longevidad tanto para su plegadora NC como para sus herramientas.
