Máquina laminadora de 3 rodillos

La máquina dobladora de tres rodillos (también conocida como máquina dobladora de tres rodillos con ajuste de arco hacia abajo) es un equipo doblador de placas de alta eficiencia y precisión derivado de tecnología europea. Su característica principal es que los dos rodillos inferiores se elevan a lo largo de una trayectoria de arco, lo que permite doblar previamente ambos extremos de la placa y enrollarla formando un círculo con una sola alimentación.

Anterior：Ningún artículo anterior
Siguiente：Máquina de rodillos de 3 rodillos hidráulico
  • Principales características técnicas

Predoblado eficiente
Doblado previo completo en ambos extremos con enrollado total con una sola alimentación, sin necesidad de voltear la placa.
Borde recto restante corto (generalmente aproximadamente igual al espesor de la placa), alta tasa de utilización del material.

Unidad de rollo completo
Los tres rodillos son rodillos impulsores con un par elevado, lo que evita eficazmente el deslizamiento de la placa.
Adecuado para laminar acero inoxidable, aleaciones de aluminio y otros materiales resbaladizos, así como placas gruesas.

Alta precisión y estabilidad
La elevación por arco de los dos rodillos inferiores garantiza una alta precisión de sincronización (hasta ±0,2 mm).
Equipado con rodamientos de rodillos autoalineantes, de baja fricción, alta rigidez y larga vida útil.

Versatilidad
Capaz de laminar piezas de trabajo redondas, arqueadas y cónicas.
Integrado con funciones de nivelación y modelado de placas.

Estructura de la máquina

Rodillo superior: Posición fija, que sirve como rodillo impulsor para proporcionar la fuerza de flexión principal y la potencia de rotación.
Dos rodillos inferiores: rodillos activos totalmente accionados, impulsados ​​por motores hidráulicos, capaces de levantarse a lo largo de una trayectoria de arco.

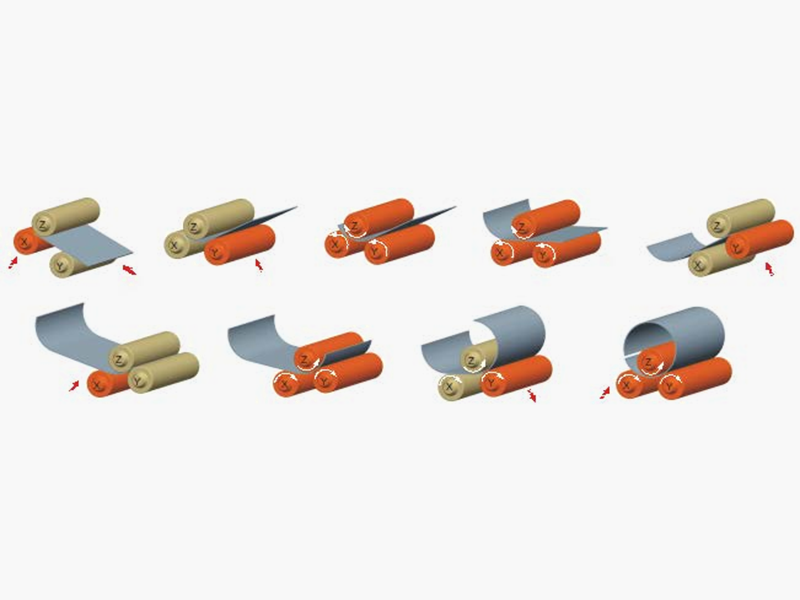

Proceso rodante

●  La placa se alimenta entre el rodillo superior y los dos rodillos inferiores.
●  Los dos rodillos inferiores se elevan sincrónicamente a lo largo del arco para sujetar y presionar la placa.
●  Los tres rodillos giran sincrónicamente, impulsando la placa hacia adelante mediante fricción para lograr una flexión continua.
●  La trayectoria del movimiento del arco permite un control preciso del predoblado en ambos extremos de la placa, con un borde recto restante mínimo.

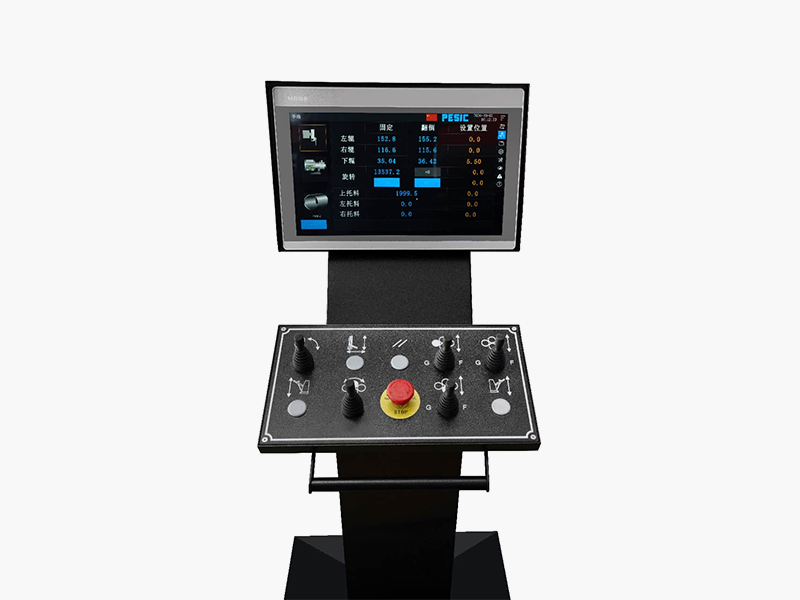

Sistema de control CNC

El sistema de control está equipado con una pantalla grande de 15 pulgadas. El sistema de control tiene un programa de balanceo automático, que puede realizar la operación con un solo botón, enrollar automáticamente el material en un círculo y arco al mismo tiempo, y tiene funciones de numeración, almacenamiento y llamada de datos. Puede almacenar cientos de datos para facilitar la ejecución automática de diversas especificaciones. El sistema es compatible con programas de operación manual y puede operarse manualmente cuando sea necesario.

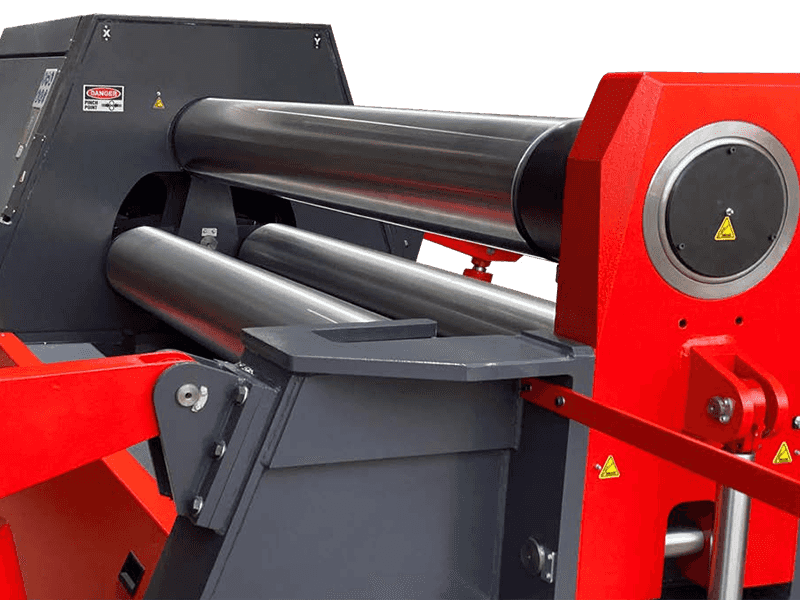

Rollo y corona

Los elementos más importantes de las máquinas enrolladoras de placas son los propios rollos. Generalmente, las máquinas en el mercado tienen rodillos de menor diámetro y débiles que se deforman durante el proceso de predoblado y provocan una mancha plana en el borde de la placa.
Nuestra máquina diseñó los rodillos con un diámetro mayor y utiliza rodillos de acero forjado de alta calidad que se mecanizan mediante tornos CNC de alta precisión.
La superficie de trabajo de los rodillos está endurecida por inducción CNC y pulida a HRC 54-58 con pruebas de dureza realizadas en muchos puntos de los rodillos. Se consigue fácilmente el diámetro de curvatura más pequeño, de 3 x el diámetro del rodillo superior.
Los rodillos están mecanizados con una corona para compensar la deflexión del rodillo durante el proceso de predoblado.
